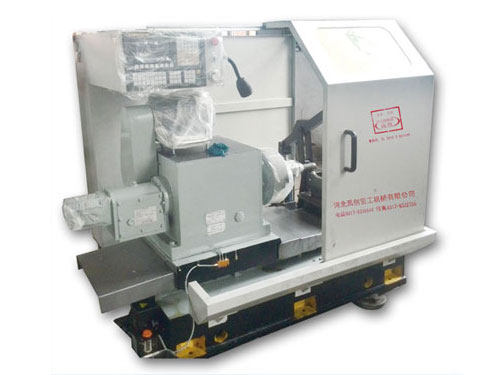

名稱：三面數控鏜車床
|
三面數控鏜車床規格參數 |
||||||
|
項目 |
機床規格 |
YCⅢC200HT |
YCⅢC400HT |
YCⅢC600HT |
YCⅢC800HT |
|
|
技術規格 |
車削直徑（mm） |
Φ340 |
Φ580 |
Φ840 |
Φ1025 |
|
|
加工長度（mm） |
600 |
800 |
1000 |
1100 |
||
|
中間法蘭至中心加工尺寸（mm） |
400 |
600 |
700 |
900 |
||
|
中間法蘭至中心加工尺寸（mm） |
150 |
200 |
200 |
250 |
||
|
加工長度（mm） |
200 |
300 |
300 |
400 |
||
|
X軸行程（mm） |
170 |
270 |
450 |
570 |
||
|
Z軸行程（mm） |
280 |
395 |
450 |
450 |
||
|
加工精度 |
同軸度（mm） |
≤0.1 |
≤0.1 |
≤0.15 |
≤0.2 |
|
|
平行度（mm） |
≤0.1 |
≤0.1 |
≤0.15 |
≤0.2 |
||
|
垂直度（mm） |
≤0.1 |
≤0.1 |
≤0.15 |
≤0.2 |
||
|
表面粗糙度 |
6.3 |
6.3 |
6.3 |
6.3 |
||
|
主軸傳動 |
傳動形式（齒輪變速） |
4檔變速 |
4檔變速 |
3檔變速 |
3檔變速 |
|
|
主軸轉速范圍 (r/min) |
72-256 |
40-166 |
43-87 |
43-87 |
||
|
主軸電機型號 |
YE2-132M-6-5.5KW |
YE2-132M-6-7.5KW |
YE2-180L-8-11KW |
YE2-180L-8-11KW |
||
|
數控控制系統（選配） |
南京華興---步進系統 南京華興---伺服系統 廣州數控---步進系統 廣州數控---伺服系統 |
|||||
|
進給形式 |
步進電機 |
24N.m |
50N.m |
50N.m |
50N.m |
|
|
伺服電機 |
7.5N.m |
10N.m |
15N.m |
15N.m |
||
|
機床外形 |
全防護 |
機床外形尺寸（長X寬X高mm） |
3800X2700X1700 |
4500X3300X2200 |
5000X3600X2200 |
5400X39002500 |
|
簡易防護 |
機床外形尺寸（長X寬X高mm） |
3600X2600X1700 |
4350X3200X2200 |
4800X3500X2200 |
5200X3800X2500 |
|
|
機床重量（kg） |
4500 |
6500 |
8000 |
11000 |
||
